東岳機械集團集多年加氣磚設備制造經驗,國家政策的支持,山東省明確推進綠色建筑規模化,更是為我國加氣磚設備領域創(chuàng )造了更好的條件,因此,大力開發和應用加氣混凝土砌塊制品可以取得良好的經濟效益和社會(huì )效益,具有廣闊的發展前景。
下面是我公司生產的30萬立方加氣磚設備生產線生產流程及相關設備介紹。
30萬立方米加氣磚設備
1. 顎式破碎機
主要用于對生石灰塊的破碎,達到球磨機的進料粒度進行研磨,保證石灰粉的細度產量。破碎機具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。 加氣混凝土破碎機(破碎設備)廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門,破碎抗壓強度不超過320兆帕的各種物料。
2.球磨機
主要用于生石灰的磨碎工作。球磨機是物料被破碎之后,再進行粉碎的關鍵設備。它廣泛應用于水泥,硅酸鹽制品,新型建筑 材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業,對各種礦石和其它可磨性物料進行干式或濕式粉磨。
3.皮帶輸送機
輸送物料。皮帶輸送機主要特點是機身可以很方便的伸縮,設有儲帶倉,機尾可隨采煤工作面的推進伸長或縮短,結構緊湊,可不設基礎,直接在巷道底板上鋪設,機架輕巧,拆裝十分方便。當輸送能力和運距較大時,可配中間驅動裝置來滿足要求。根據輸送工藝的要求,可以單機輸送,也可多機組合成水平或傾斜的運輸系統來輸送物料。
4.澆注機
主要用于對料漿和水泥白灰鋁粉的攪拌融合完成澆注作業。澆注機是加氣磚坯體澆注前的物料攪拌機械,它位于坯體模具之上.規格:4m3、6m3 。加磚澆注機澆注形式分為移動式(配動力20.7KW)和固定式(配動力18.5KW)兩種澆注方式。
5.螺旋輸送機
主要用于把料倉中的水泥和石灰輸送至計量罐內。該生產線中共需兩臺;一臺用來輸送水泥:一臺用來輸送白灰。螺旋輸送機是冶金、建材、化工、糧食及機械加工等部門廣泛應用的一種連續輸送設備。加氣磚螺旋輸送機主要用于輸送水泥、粉煤灰、礦粉等粉狀、微粒狀等散狀物料,不宜輸送粘性大、易結塊、纖維等原料。
6.斗式提升機
主要用于把破碎好的生石灰粒提升輸送到料倉。在加氣磚設備中共需兩臺,一臺用來提升輸送生石灰粒;一臺用來提升輸送生石灰粉。斗式提升機用來垂直提升經過破碎的石灰石、煤、石膏、熟料、干粘土等塊粒狀物料以及生料、 水泥、煤粉等粉狀物料。根據料斗運行速度的快慢不同,加氣混凝土斗式提升機可分為:離心式卸料、重力式 卸料和混合式卸料等三種形式。

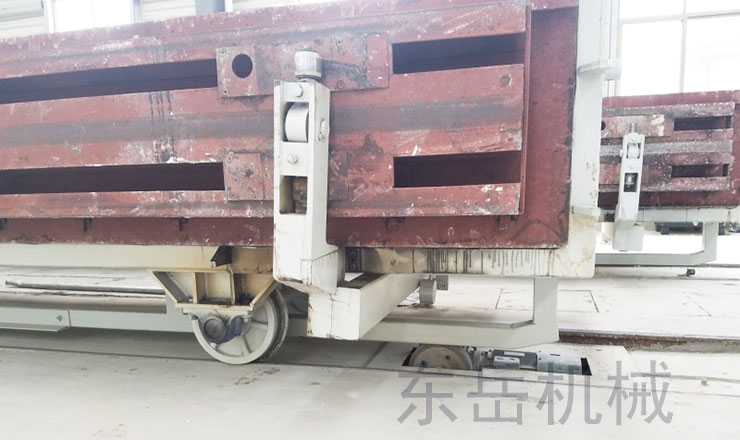

7.模框
模框在加氣磚設備中主要用于存放料漿使其在此發泡成型。模框與底板結合可盛裝料漿,靜置養護發泡固化成坯體至加氣混凝土切割機進行切割,并與蒸養小車級碼后進入蒸壓釜進行蒸壓。
8.底板
模底板在加氣磚設備中主要用于和模框組合成盒子存放料漿。底板四邊選用方鋼結構焊接而成,上鋪8mm厚鋼板加強鋼性,防止變形損壞坯體。加氣混凝土底 板由特制的矩形鋼管、槽鋼和鋼板等制成,規格有4200×1200mm,4200×1500mm, 6000×1500mm等。加氣混凝土底板不僅要經久耐用,剛度好,不易變形,還需具有較好的互換性。
9.蒸養車
蒸養車主要用于加氣磚設備生產線前期澆注、中期蒸壓胚體和后期出釜碼垛的轉運工作。蒸養車是加氣混凝土生產中的主要配套設備。切割后的坯體連同底板一起被吊裝到加氣混凝土蒸養車上。加氣混凝土蒸養車承載著底板連同坯體,編組進入蒸壓釜進行蒸養。
10.牽引機
主要用于蒸養車的配套,作為蒸養車的動力使其行走。 牽引機采用雙履帶式牽引方式,可控硅無級調速。主要和塑料擠出機配套,用于塑料管材,軟管等各種塑料型材的擠出牽引,適用范圍廣,使用方便。
11.擺渡車
使蒸養車行走平衡。擺渡車是各類蒸養制品廠成型工段連接蒸養工段換向拖動不可少的設備。擺渡車是我公司在進口產品的基礎上設計制造,擺渡車具有拖動、頂推強勁有力的特點。
12.計量罐
主要用于對鋁粉的攪拌制漿。計量罐:根據不同容積,攪拌器不同轉速及用途來選定不同的制漿機、料漿(廢漿)加氣磚計量 罐和料漿貯罐。規格有: 6m3,8m3,10m3,20m3,35m3,50m3,100m3等多種規格。

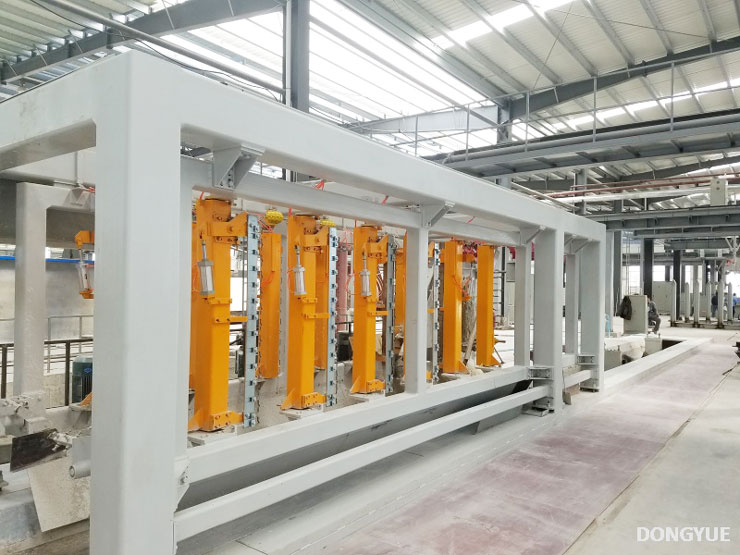

13.切割機
對模塊進行切割成各種規格。切割機是加氣磚生產中的主要設備。加氣磚設備在年產5萬立方米以上,加氣磚切割機是必配的設備,是提高產量質量不可缺少的設備。加氣磚切割機對還坯體實行一步到位,六面翻轉切割,因其工藝先進,不用二次吊裝,減少了因多次吊裝對坯體的損傷。

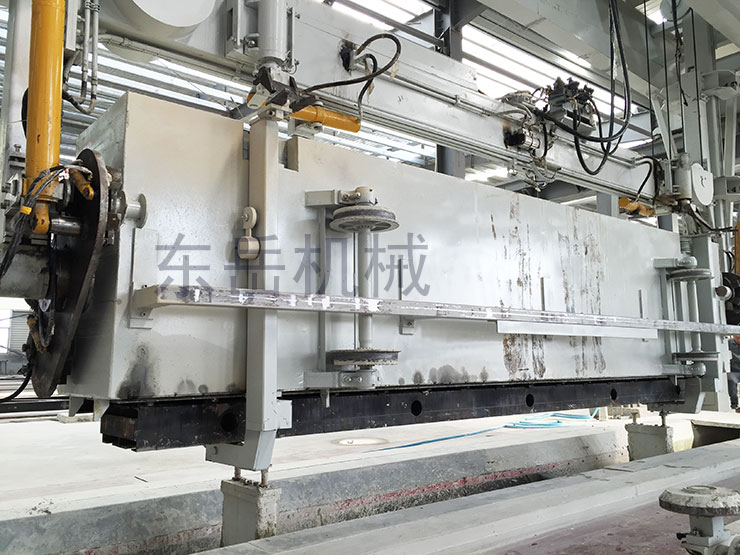

14.翻轉吊具
主要用于模框、模底板、蒸養車額定的起吊。

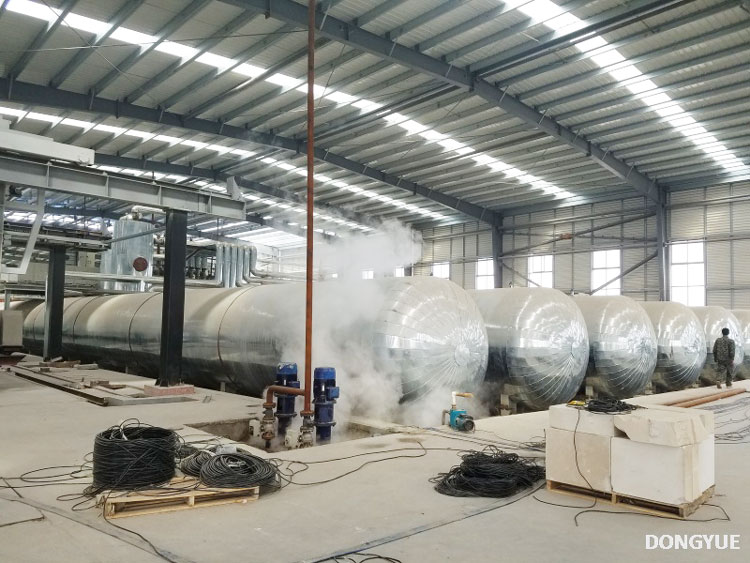

15.蒸養釜
主要用于對切割后的胚體進行高溫高壓蒸壓養護。蒸壓釜是加氣磚生產和蒸壓磚生產的重要設備。我公司配套的加氣磚蒸壓釜為鋼制臥式筒型裝置,性能可靠。于對切割后的坯體進行高溫高壓養護;也可用于加氣磚生產的高溫高壓養護。
16.鍋爐
主要為蒸壓釜和預養窯等用熱設施提供熱能。鍋爐是一種利用燃料燃燒后釋放的熱能或工業生產中的余熱傳遞給容器內的水,使水達到所需要 的溫度(熱水本體水壓部分)、“爐”(即燃燒設備部分)、附件儀表及附屬設備)或一定壓力蒸 汽的熱力設備。
加氣磚規格
產品品種 |
加氣磚砌塊 |
產品規格 |
4.8 X 1.2 X 0.6 m3/模,砌塊尺寸按要求切割 |
產品重量 |
400-7000 Kg/3(根據工藝配方控制) |
東岳機械集團加氣磚設備生產線流程
1、原料處理與儲備:
東岳通過對原料存放區的的合理規劃、改善原料處理方式來規避粉塵、噪音、固廢等問題,為工人營造一個舒適的工作環境。
2、計量配料澆注:
料漿、膠結料、石膏和鋁粉都分別通過相應自動計量稱計量,后在攪拌機內高速攪拌,叫主導模箱后進行氣泡梳理。整個系統由PLC進行自動化控制,保證工序運行的精確和高效。
3、靜養與切割:
平穩的靜停控制方式可防止坯體發氣膨脹過程中對內部結構的損傷,同時東岳提供的六面切割方案中,高效順暢的切割機和去廢皮翻轉裝置是核心設備。
4、蒸壓和成品處理:
經過蒸養釜,磚坯獲得強度和性能。出釜后的產品,通過東岳掰板打包系統,不但提高產品合格率,還解決了砌塊、板材同時分離的難題。
